Tranmission verschiedener Materialien

Den Terrarianer interessiert häufig, welches Material für welche Wellenlängen transparent ist. Ich sammle hier Literaturwerte und Messwerte verschiedener Materialen.

Speziell für die Terraristik ist sicherlich auch diese wissenschaftliche Publikation interessant: [433Burger, R. M., Gehrmann, W. H., & Ferguson, G. W. (2007). Evaluation of uvb reduction by materials commonly used in reptile husbandry. Zoo Biology, (5), 417–442.]

Metallgitter / Gaze

Metallgitter absorbierten UV-Strahlung und sichtbares Licht durch Absorption an den Drähten. Es gibt einen kostenlosen Rechner, der für verschiedene Lochblech und Gittervariationen die offene Fläche berechnet: perforated-sheet.com. Die Abmessungen können am einfachsten aus einem Foto als Anzahl der Pixel ermittelt werden. Das geht bequem am Handy, z.B. mit der App PixelRuler (Android) bzw. Screen Ruler (iOs). Die besten Ergebnisse erhält man aus einem scharfen Foto aus geringem Abstand mit weißem Papier im Hintergrund.

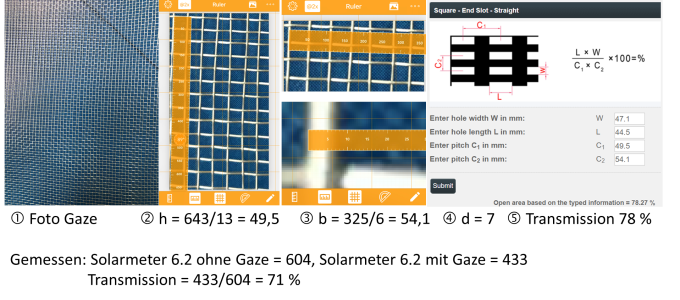

78% Transmission eines handelsüblichen Edelstahl-Fliegengitters, ermittelt aus den Pixel-Abständen. Die Solarmeter-Messung ergibt 71%.
  • Exo Terra Gaze: 35 % Absorption / 65 % Licht- und UV-Durchlässigkeit
  • Zenhabitats Gaze: 45-50% Absorption / 50-55% Licht- und UV-Durchlässigkeit
  • Thrive Reptile Habitats Ganze: 60-65% Absorption / 35-40% Licht- und UV-Durchlässigkeit
  • Drose-Dichte Edelstahlgaze (Maschenweite 0,5 mm, Drahtstärke 0,2 mm): 25% Absorption / 75% Licht- und UV-Durchlässigkeit (Herstellerangabe)
  • Typisches Edelstahl-Fliegengitter: 25% Absorption / 75% Licht- und UV-Durchlässigkeit

Glas

Transmission durch verschiedene Kunststoffe und Glas, gemessen von Frances Baines, uvguide.co.uk

Kalk-Natron-Glas

Kalk-Natron-Glas (Normalglas, soda-lime silicate glass) ist das - auch bei Lampen - am häufigsten verwendete Glas wenn keine besonderen Ansprüche an Temperaturfestigkeit, elektrische Durchschlagsfestigkeit oder chemische Beständigkeit gestellt werden. So wird Kalk-Natron-Glas beispielsweise bei Leuchtstofflampen eingesetzt [426Ropp, R. C. (1993). The chemistry of artificial lighting devices: Lamps, phosphors and cathode ray tubes. Elsevier.].

Kalk-Natron-Glas ist bis etwa 330nm im UV-Bereich transparent1).

Blei-Glas

Bleiglas (lead-alkali silicate glass)

Kalium-Natrium-Barium-Glas

Kalium-Natrium-Barium-Glas wird beispielsweise von Osram für Kompaktleuchtstofflampen verwendet [659Glas. (n.d.). . Retrieved October 28, 2010, from http://www.osram.de/osr ... ugnisse/Glas/index.html].

Borosilikatglas

Borosilikatgläser bestehn aus Siliciumdioxid (SiO2) mit Zusätzen von Bortrioxid (B2O3), Alkalimetalloxiden (Na2O, K2O), Aluminiumoxid (Al2O3), Erdalkalimetalloxiden. Sie werden vor allem dann eingesetzt, wenn die Temperaturen zu hoch für Kalk-Natron-Glas werden [15Coaton, J. R., & Marsden, A. M. (Eds). (1996). Lamps and lightning 5th ed. Butterworth Heinemann.]

In DIN ISO 3585 werden Eigenschaften für “Borosilicatglas 3.3” festgelegt, die von verschiedenen Herstellern erfüllt werden. Informationen und Bezugsmöglichkeit

Borofloat der Firma Schott ist bei 3mm Dicke bis etwa 300nm (50%) durchlässig [134Schott borofloat 33. Mainz: Schott Glas.][144Baines, F. M. (2009). Experimental use of schott borofloat 33 glass as a fixture cover with commercial metal halide and halogen lamps not designed for use with reptiles.]. Transmissionskurven für BK7 findet man im Katalog von Schott [556Optical glass: Data sheets. Mainz: Schott Glas.], es ist von etwa 260nm bis 2500nm durchsichtig.

Borosilikat-Kronglas (BK7) Spektrale Absorption / Emission: [1103Berührungslose temperaturmessung glasindustrie. optris infrared measurements.]

Quarzglas

Quarzglas (Fused Silica) besteht aus Siliziumdioxid (SiO2) mit einer amorphen Struktur. Es zeichnet sich durch eine hohe thermische Stabilität bis knapp über 1000°C, hohe chemische Beständigkeit (gegenüber Säuren), hohe Durchschlagsfestigkeit (ca. 40kV/mm) und geringe thermische Ausdehnung (nur 10% anderer Gläser) aus.

Reines Quarzglas ist bis ca. 180nm UV- (begrenzt durch Metallverunreinigungen) und bis 4000nm IR (begrenzt durch OH-Gruppen) durchlässig und findet daher vor allem bei UV- und IR-Lampen Verwendung.

Da der amorphe Glaszustand instabil ist, strebt Quarzglas zu einem kristallinen Zustand (“Entglasung”). Dieser Prozess wird vor allem durch Alkali-Verunreinigungen, z.B. durch Natriumverbindungen in Fingerabdrücken oder Leitungswasser, stark beschleunigt. [15Coaton, J. R., & Marsden, A. M. (Eds). (1996). Lamps and lightning 5th ed. Butterworth Heinemann.; 555Adams, O. (1978). Use of glass in electric lamps. Lighting Research and Technology, 10(2), 83–93.]

Quarzglas spektrale Absorption / Emission im Infrarot: [1103Berührungslose temperaturmessung glasindustrie. optris infrared measurements.]

TerraClear Terrarienglas

Dieses Spezialglas für die Terraristik habe ich selbst getestet, es ist sehr gut UV-durchlässig im Vitamin-D3-relevanten Bereich: pdf

Kunststoff

Transmission durch verschiedene Kunststoffe und Glas, gemessen von Frances Baines, uvguide.co.uk

Als glasartig-transparente Kunststoffe werden in erster Linie PMMA und PC eingesetzt:

Acrylglas (PMMA)

Polymethylmethacrylat, kurz PMMA, auch Acrylglas, ist vor allem unter dem Markennamen Plexiglas der Firma Röhm bekannt. PMMA ist bis ca. 280nm UV-durchlässig, jedoch werden handelsüblichem Plexiglas in der Regel UV-absorbierende Stoffe beigesetzt, um das Material stabiler gegenüber UV-Schäden zu machen.

Alltop

Plexiglas Alltop ist der Markenname der Firma Röhm für eine Stegdoppelplatte aus Acrylglas. Alltop hat einen sehr großen Stegabstand von 6,4cm, eine hohe Lichtdurchlässigkeit (91%)[143Alltop - technische information / produktbeschreibung. (2008). Darmstadt, Deutschland: Evonik Röhm GmbH.] und ist insbesondere auch im UVA- und im langwelligen UVB-Bereich (ca. 60% bei 300nm) transparent.

Polycarbonat (PC)

Polycarbonat ist auch unter dem Markennamen Makrolon (Bayer) bekannt. Es ist teurer als andere Kunststoffe (~1.5 mal so teuer wie Acrylglas) und spröder als Acrylglas, aber zäher und unempfindlicher gegen thermische und chemische Einflüsse. Polycarbonat absorbiert Strahlung unterhalb von 400nm und vergilbt so unter UV-Bestrahlung leicht.

Poly-Vinyl-Chlorid (PVC)

Polyvinylvhlorid ist insbesondere als weich-PVC bekannt. Als hart-PVC ist das Material transparent.

Polyethylenterephthalat (PET)

Polyethylenterephthalat ist vor allem aus der Lebensmittelindustrie bekannt. PET-G

Polyethylen

Spektrale Transmission im IR-Bereich [1085Grundlagen der berührungslosen temperaturmessung. optris infrared measurements.]

Polyster

Spektrale Transmission im IR-Bereich [1085Grundlagen der berührungslosen temperaturmessung. optris infrared measurements.]

Folie

Für Doppelfolien-Gewächshäuser existiert eine UVB-durchlässige Folie namens UV B Window

Literatur

[433] Burger, R. M., Gehrmann, W. H., & Ferguson, G. W. (2007). Evaluation of uvb reduction by materials commonly used in reptile husbandry. Zoo Biology, (5), 417–442.
[426] Ropp, R. C. (1993). The chemistry of artificial lighting devices: Lamps, phosphors and cathode ray tubes. Elsevier.
[659] Glas. (n.d.). . Retrieved October 28, 2010, from http://www.osram.de/osr ... ugnisse/Glas/index.html
[15] Coaton, J. R., & Marsden, A. M. (Eds). (1996). Lamps and lightning 5th ed. Butterworth Heinemann.
[134] Schott borofloat 33. Mainz: Schott Glas.
[144] Baines, F. M. (2009). Experimental use of schott borofloat 33 glass as a fixture cover with commercial metal halide and halogen lamps not designed for use with reptiles.
[556] Optical glass: Data sheets. Mainz: Schott Glas.
[1103] Berührungslose temperaturmessung glasindustrie. optris infrared measurements.
[555] Adams, O. (1978). Use of glass in electric lamps. Lighting Research and Technology, 10(2), 83–93.
[143] Alltop - technische information / produktbeschreibung. (2008). Darmstadt, Deutschland: Evonik Röhm GmbH.
[1085] Grundlagen der berührungslosen temperaturmessung. optris infrared measurements.
[1148] Technical note: optical materials. Newport.
[1149] The correct material for infrared (ir) applications. Edmund Optics.
